高效铝溶解炉

※与韩国“SHINWOOMESTEEL CO.,LTD”进行共同开发

小型高效铝溶解炉 [电气式]


小型高效铝溶解炉的特征

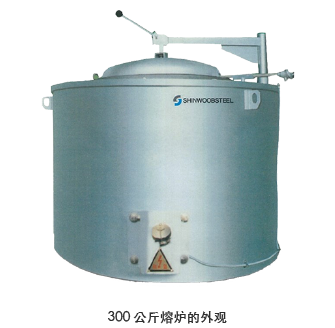

300kg炉　外観

节能高效
使用电加热器实现高效运行
通过改善炉壁隔热性，减少能量损失
可以实现单件流生产
安全性及作业环境改善
由于是个别（手边）溶解，所以无热水分配区域
无排气管、无煤烟
仅通过更换炉缸即可对应多种材质
低成本
通过简单构造，减少投资及运行测试
降低维护费用

实际业绩

丰田 30kg   材料评估
新東工业 300kg   重力铸造 ( 评估)
九州柳河 500kg   压铸 ( 批量生产 )
九州柳河 700kg   压铸 ( 批量生产 )
大和 越南 200kg   重力铸造 ( 批量生产 )
丰田 泰国 30kg   重力铸造 ( 道场)

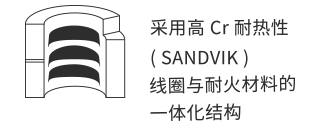

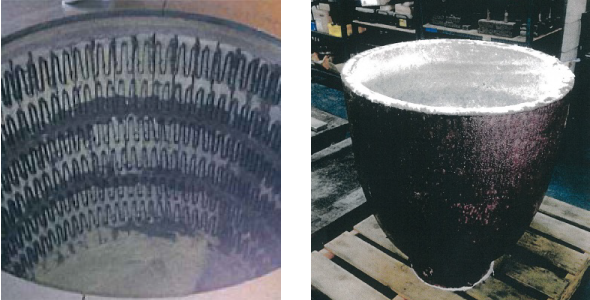

康泰尔线圈发热
  • 高Cr耐热钢（Cr:22%, Fe:72%, Al:6%）
  • 耐热性 1400°
  • 高温强度
  • 耐腐蚀性
  • 在热处理炉（隧道等）方面有被实际应用

形式及规格

  SW-300 SW-500 SW-700 SW-700T* SW-1000
炉缸容量
（kg）		 300 500 700 700×2 1000
电容量
（kW）		 50 85 100 200 130
溶解能力
（kg/hr）		 100 125 175 175×2 250
上升时间
（hr）		 3.5 3.5 3.5 3.5 3.5
尺寸
（mm）		 φ1350×H1029 φ1500×H1120 φ1630×H1220 φ3730×H1270 φ1630×H1400

*使用两个700公斤的熔炉

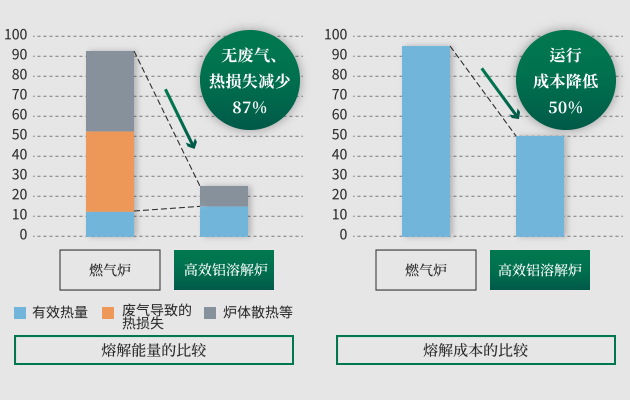

性能评估

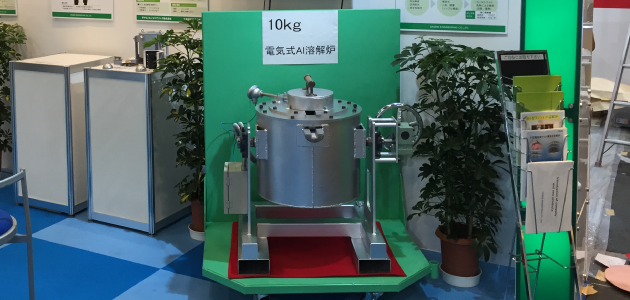

超小型高效铝溶解炉 [电气式]

noimage

满足用于试制和实验的良好操作性！
通过线圈的优化设计，实现产品的高性能！
< 以下为10公斤熔炉的数据。 >
康泰尔线圈发热
炉缸
通过材质及薄型化，提高热传导率（20mm→13mm）
隔热材料
采用纳米技术的隔热材料( 使用气凝胶 )
尺寸（mm） φ520×H410
电力（kW/V） 10/200
溶解能力（kg/min） 0.2
