高効率アルミ溶解炉

※韓国「SHINWOOMESTEEL CO.,LTD」と共同開発

小型・高効率アルミ溶解炉[電気式]

イメージ

小型・高効率アルミ溶解炉の特徴

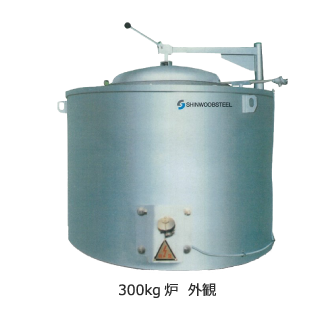

300kg炉　外観

省エネ・高効率
電気ヒーターにより高効率稼働を実現
炉壁断熱性向上によりエネルギーロス低減
1個流し生産が可能
安全、作業環境改善
個別（手元）融解による配湯エリアレス
排気ダクト、煤煙レス
ルツボ交換のみで多材質対応可能
低コスト
シンプルな構造による投資、ランニングテスト
の低減
メンテナンス費低減

実績

トヨタ 30kg   材料評価
新東工業 300kg   重鋳（評価）
九州柳河 500kg   ダイカスト（量産）
同上 700kg   ダイカスト（量産）
ダイワベトナム 200kg   重鋳（量産）
タイトヨタ 30kg   重鋳（道場）

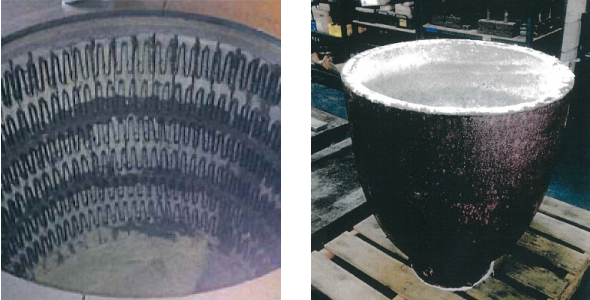

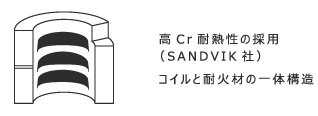

カンタンコイル
  • 高Cr耐熱鋼（Cr：22%, Fe：72%, Al：6%）
  • 耐熱性 1400℃
  • 高温強度
  • 耐食性
  • 熱処理炉（トンネル等）で実績あり

形式・仕様

  SW-300 SW-500 SW-700 SW-700T※ SW-1000
ルツボ容量（kg） 300 500 700 700×2炉 1000
電気容量（kW） 50 85 100 200 130
溶解能力（kg/hr） 100 125 175 175×2炉 250
立上り時間（hr） 3.5 3.5 3.5 3.5 3.5
寸法（mm） φ1350×H1029 φ1500×H1120 φ1630×H1220 φ3730×H1270 φ1630×H1400

（※）700kgの２炉使用（溶解、保持）

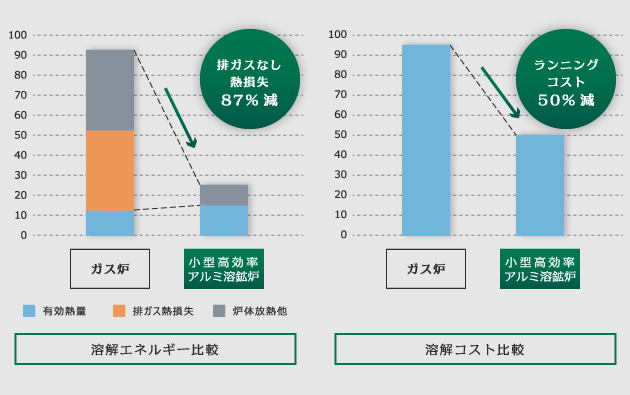

性能評価

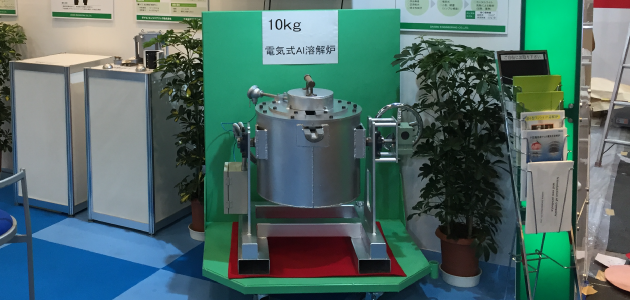

超小型・高効率アルミ溶解炉[電気式]

noimage

試作・実験用に適した良好な操作性！コイルの最適設計による高性能を実現！
＜以下、10キロ炉のデータ。サイズについてはご要望承ります。＞
カンタルコイル
ルツボ
材質、薄肉化（20mm→13mm）による
熱伝導率の向上
断熱材
ナノテク断熱材（エアロジェルの採用）
寸法（mm） φ520×H410
電力（kW/V） 10/200
溶解能力（kg/min） 0.2
